Leitor de cartão sem contato ISO14443A IC Módulo leitor de cartão de identificação Leitor de cartão inteligente de dupla frequência com porta serial

Características

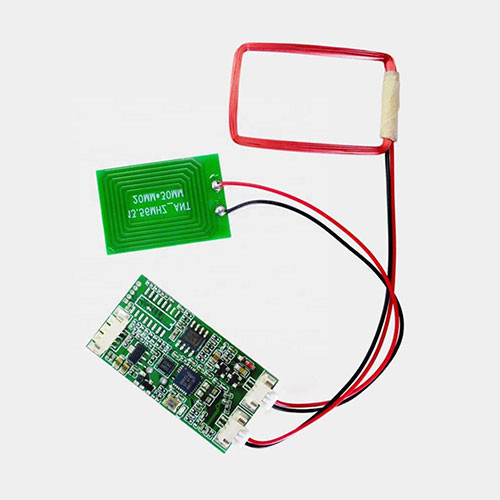

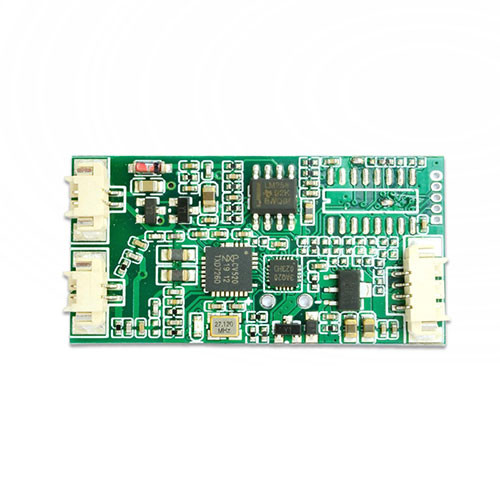

Este módulo tem design de placa principal e antena dividida

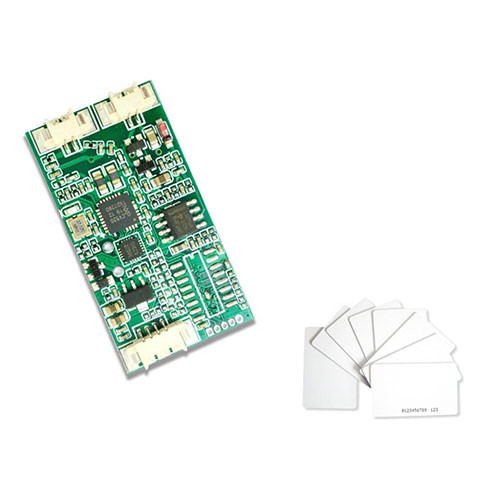

Suporta leitura de cartão de frequência dupla (cartão IC + cartão de identificação)
Suporta bloco de cartão IC sem contato (13,56 MHz), leitura e gravação de setor e criptografia
Suporta leitura de número de série de cartão ID (125 KHz) EM4100
Suporta ampla tensão, fonte de alimentação opcional de 3,3 V, 5 V

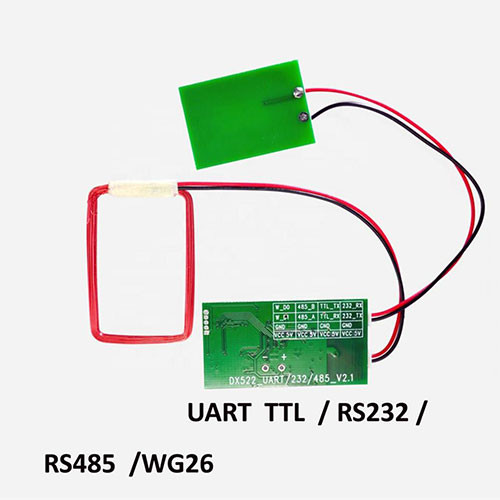

Suporta várias interfaces: UART, RS232, RS485, WG26
O módulo não precisa de driver, e os novatos podem começar rapidamente

Instruções de uso
➊Conecte a fonte de alimentação DC3,3 V ou 5,0 V ao módulo
❷Conecte o módulo à porta serial do computador com um USB para serial adaptador de porta
❸Abra o assistente de depuração da porta serial
❹ Teste com um cartão compatível com o padrão
Seja o cartão IC ou o cartão de identificação passado, a luz indicadora do módulo estará piscando, a campainha emitirá um "bipe" para indicar que o cartão foi passado, e a interface do assistente de porta serial no computador exibirá o número de série do cartão IC ou do cartão de identificação recebido. O "assistente de depuração da porta serial" do pacote de Arquivos, as configurações da porta serial são as seguintes:
➊Taxa de transmissão: 9600
❷ Dígito de verificação: Nenhum
❸Bits de dados: 8
❹ Bit de parada: 1
❺ Verifique a exibição hexadecimal
No caso de fiação correta, escove o cartão que atende ao padrão, e o número de série correspondente do cartão será emitido pela porta serial, conforme mostrado na figura

Problema comum
Pergunta 1: Como o módulo lê e grava o cartão IC e como criptografar o cartão IC?
Etapa 1: Passe seu cartão. A luz indicadora no módulo estará acesa e o número de série do cartão será enviado ativamente para o computador superior por meio da porta serial. Neste momento, o computador superior receberá as instruções relevantes do número de série do cartão. Comando: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: caractere inicial
00: número do pacote
01: byte de comando, quando o módulo emite ativamente o número de série do cartão, o byte é 0x00; outros comandos são palavras de comando
08: indica que os próximos 8 bytes são bits de dados válidos
04 00: indica que o atributo do cartão é o cartão S50
00 00: esses 2 bytes não têm significado prático.
A6 40 FE E4: indica o número de série do cartão. Ao passar cartões diferentes, os 4 bytes mudarão.
0E: soma de verificação. Ele é formado a partir do número do pacote (SBQNR) até o último byte dos dados (DATA) e, então, revertido para obtê-lo.
03: Terminador de quadro.
