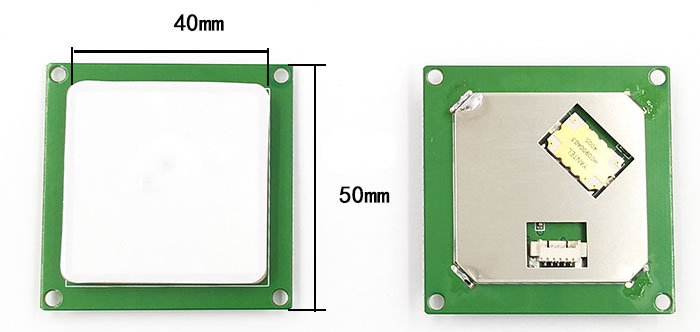

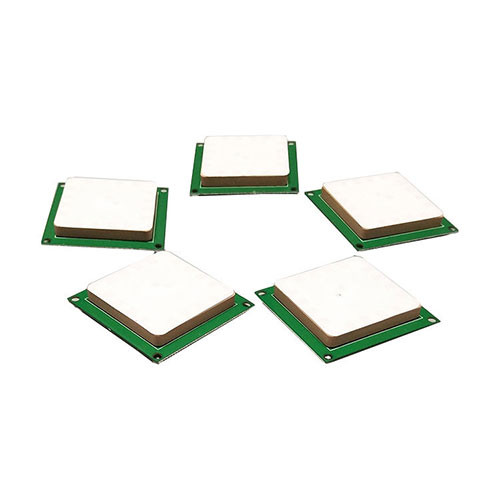

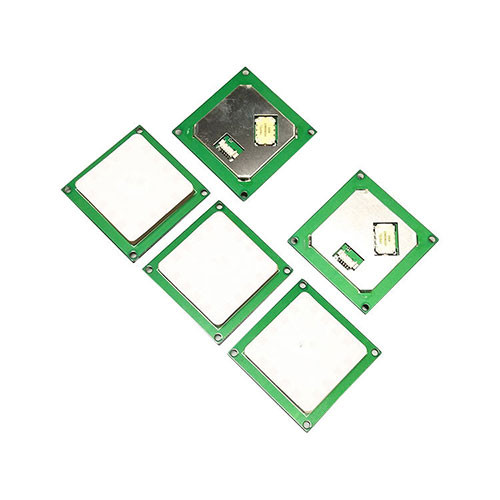

Leitor RFID módulo UHF leitor de cartão UHF distância de identificação 3 metros TTL para interface USB 915mhz padrão europeu

Leitor RFID módulo UHF leitor de cartão UHF distância de identificação 3 metros TTL para interface USB 915mhz padrão europeu

Suporte total para etiquetas eletrônicas de protocolo UHF EPC Gen2 (ISO18000-6C);
Frequência de trabalho FCC 902~928MHz, CE 865~868MHz (pode ser ajustada de acordo com os requisitos de diferentes países ou regiões)
Potência de saída: máximo de 26dBm (ajustável);
A antena do módulo é integrada e a distância de leitura é >2 metros;
Interface USB para obter energia, sem necessidade de fonte de alimentação externa;
Suporte para desenvolvimento posterior.
* A distância efetiva está relacionada ao formato do protocolo, etiqueta eletrônica e ambiente de trabalho.

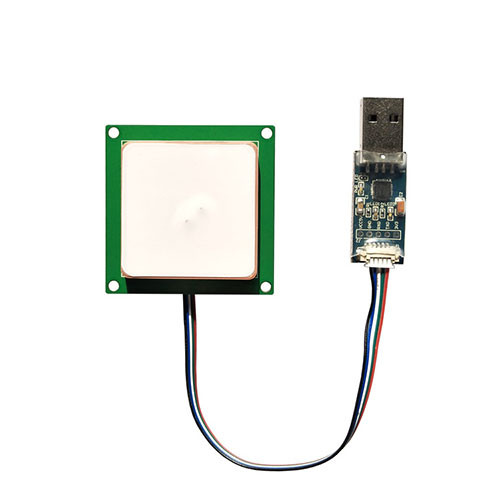

Um cabo de interface TTL para USB, 20 cm de comprimento.

YouTube

Leitor RFID UHF módulo UHF leitor de cartão distância de identificação 3 metros TTL para interface USB 915 mhz padrão europeu

Leitor RFID UHF módulo UHF leitor de cartão distância de identificação 3 metros TTL para interface USB 915 mhz padrão europeu standard2

Descrição do PIN

PIN 1-----GND----GND

PIN2------EN-------Módulo de habilitação de alto nível (> 1,5v)

PIN3--------RXD-----Nível TTL (3,3v)

PIN4--------TXD-----Nível TTL (3,3v)

PIN5--------VCC-----Alimentação(3-5V)

Breve introdução
Caractere de antena integrada
1. Seja sensível e estável à identificação das tags.
2. Distância de leitura estável de 2 a 3 metros.
3. Identificação de várias etiquetas, >50 etiquetas.
4. Velocidade de distância de leitura, >50pcs/seg.

Resolva o problema exotérmico completamente.
1. Não há necessidade de conectar nenhum outro dispositivo de radiação externa. Pode funcionar sem reação exotérmica na temperatura interna normal.
2. Sustentar eletricidade<200mA a 3,5V (saída de 26 dBm). Corrente de pico de pulso<260mA.

Excelente estabilidade:
1. 24 horas x 365 dias funcionam normalmente.
2. Aparência pouco influenciada pela capa, ambiente eletromagnético etc.
3. Design de temperatura ampla e coeficiente de deriva de temperatura.

Boa consistência:
1. bom design em consistência.
2. Escolha os componentes de nível superior para manter cada parâmetro estável e consistente.

Interface breve e altamente eficiente de hardware e software.
1. O circuito periférico é muito fácil. A potência do sinal, sem necessidade de co extraconecting tantalum capacitor.

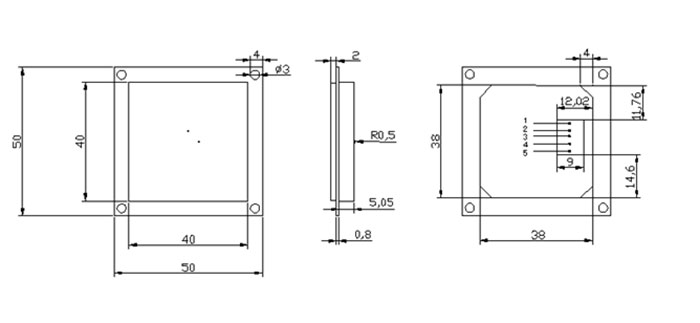

Método de instalação:

suporta instalação WAFER de 5 pinos.

Descrição do produto

Voltagem de trabalho	CC 3,5 V – 5 V
corrente de espera	<80mA (ENnível de altura de um pé)
Estado de suspensão atual	<100uA (ENnível baixo do pé)
Corrente de trabalho	180 mA a 3,5 V (saída de 26 dBm,25 °C). 110 mA a 3,5 V (saída de 18 dBm, 25 °C).
Tempo de inicialização	<100mS.
Temperatura de operação	- 20 °C - + 70 °C
Temperatura de armazenamento	- 20 °C - + 85 °C
Umidade de trabalho	< 95% ( + 25 °C)
Protocolo de interface aérea	EPCglobal UHF Classe 1 Gen 2 / ISO 18000-6C
Faixa do espectro operacional	840-960MHZ
suporte para área de trabalho	EUA, Canadá e outras regiões seguindo a FCC dos EUA Europa e outras regiões seguindo ETSI EN 302 208 China continental Japão Coreia Malásia Taiwan
Faixa de potência de saída	18-26 dBm
Precisão da potência de saída	+/- 1dB
Planicidade da potência de saída	+/- 0,2dB
Sensibilidade de recepção	< -70dBm
Velocidade máxima da guia Inventário	> 50 imagens/segundo
Cache de tags	200 rótulos @ EPC de 96 bits
Rótulo RSSI	Suporte
Interface de comunicação	Interface Uart TTL
Taxa de transmissão de comunicação	115200 bps (padrão e recomendado) 38400bps
Dissipação de calor	Resfriamento a ar (não é necessário dissipador de calor externo)
